Rayonnage Cantilever Mi-Lourd pour le stockage horizontal

Le rayonnage cantilever mi-lourd ou rayonnage en porte à faux pour entreposer des produits horizontaux est livré avec 3 niveaux de stockage (possibilité d'en ajouter d'autres) sans compter les pieds ou la charge de stockage est plus élevée que les bras.

Disponible en trois profondeurs : 400 mm, 500 mm et 600 mm vous permet d’entreposer facilement et en sécurité de longues pièces horizontalement, la tige au bout du bras retient les produits.

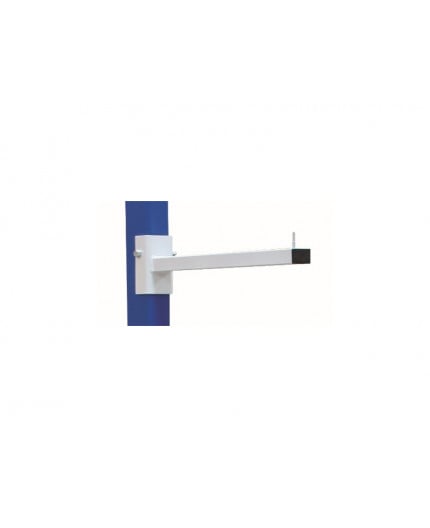

Les bras sont boulonnés sur les montants bleus de l'échelle.

Les perforations dans le mat limite à 4 niveaux au maximum par face de rayonnage.

Le rayonnage cantilever semi-lourd à une structure en acier très résistante, une finition peinture époxy :

- bleu (RAL 5005) pour les poteaux (100 x 50 x 4 mm) et les pieds.

- gris (RAL 7035) pour les bras et les contreventements (barres horizontales et diagonales entre les deux colonnes bleus)

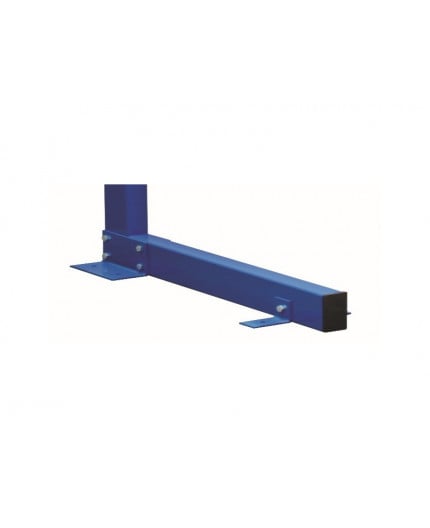

La fixation des pieds se fait par deux boulons sur le poteau permettant d’obtenir une rigidité parfaite de l’ensemble.

Montage facile du rayonnage horizontal

Le rayonnage cantilever mi-lourd est livré démonté en kit, avec une notice de montage.

Attention : Il faut absolument fixer les deux pieds au sol (fixations fournies pour un sol béton)

Il est facile à assembler, il faut boulonner les pieds et les contreventements sur les poteaux bleus.

Il est possible de régler la hauteur des niveaux tous les 50 mm de façon à ce que le rayonnage s’adapte au mieux à la taille des produits à stocker.

Composition

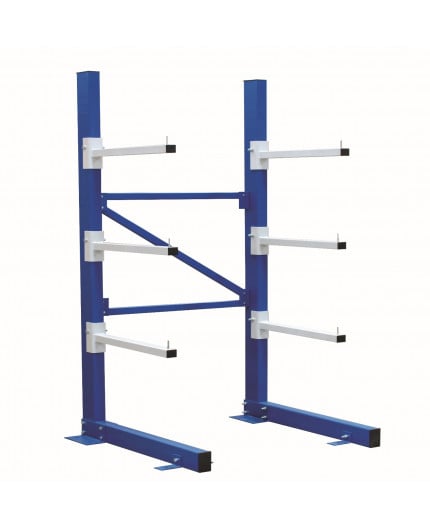

Élément simple face

• Deux colonnes ou montants bleus.
• Deux pieds ou socles boulonnés aux montants bleus.
• Un contreventement composé de 4 barres horizontales et 2 barres diagonales qui vont faire la longueur de 800 mm du cantilever.
• De 6 bras avec la tige de retenue permettant de faire 3 niveaux.

Élément double face

• Deux colonnes ou poteaux bleus.
• Quatre pieds ou socles boulonnés aux montants bleus.
• Un contreventement composé de 4 barres horizontales et 2 barres diagonales qui vont faire la longueur de 800 mm du cantilever.
• De 12 bras avec la tige de retenue permettant de faire 3 niveaux.

Les accessoires :

• Bras de niveaux supplémentaires (Il faut 2 bras pour faire un niveau)

Le calcul des longueurs :

L'espace entre deux éléments doit être inférieur ou égal à 800 mm

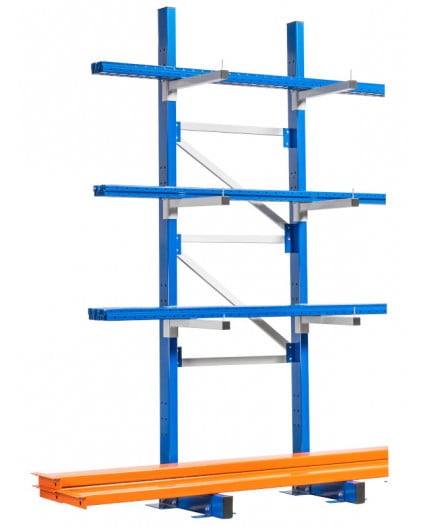

Exemple avec deux éléments

Un élément de 800 mm de long + l'espace entre les deux de 500 mm + Un élément de 800 mm de long

=> on aura une longueur de 2 100mm

Un élément de 800 mm de long + l'espace entre les deux de 800 mm (c'est le maximum) + Un élément de 800 mm de long

=> on aura une longueur de 2 400mm

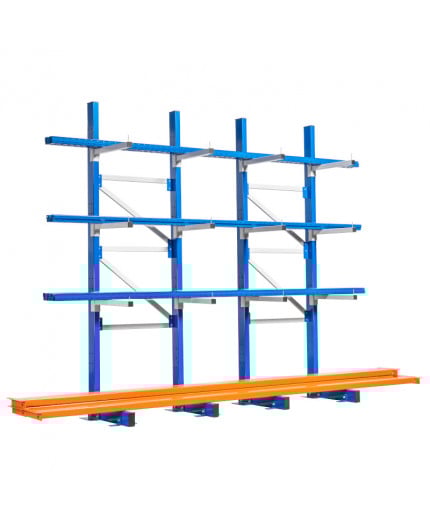

Exemple avec trois éléments

Un élément de 800 mm de long + l'espace entre les deux de 500 mm + Un élément de 800 mm de long + l'espace entre les deux de 500 mm + Un élément de 800 mm de long

=> on aura une longueur de 3 400mm

Un élément de 800 mm de long + l'espace entre les deux de 800 mm (c'est le maximum) + Un élément de 800 mm de long + l'espace entre les deux de 800 mm (c'est le maximum) + Un élément de 800 mm de long

=> on aura une longueur de 4 000mm
