Cantilever

Cantilever

Le cantilever est un rayonnage industriel conçu pour le stockage de produits longs et encombrants comme les tubes, barres, planches, panneaux ou profilés métalliques. Sa structure à bras en porte-à-faux permet un stockage horizontal sécurisé et facilite la manutention, à la main ou au chariot élévateur.

Parce que les entreprises et les artisans ont souvent des marchandises, charges et produits longs (voire très longs), volumineux et lourds à stocker ou entreposer tout en garantissant leur facilité d’accès, Mister Rayonnage répond présent et vous propose une sélection de rayonnage cantilever léger ou lourd, ainsi que les accessoires nécessaires pour le stockage fiable et robuste de vos produits longs et encombrants.

Caractéristiques du
rayonnage cantilever

Également appelé « rayonnage en porte à faux », le rack ou rayonnage cantilever est un système d’entreposage et de stockage en hauteur offrant une configuration parfaite pour les produits longs et encombrants sur plusieurs niveaux. Le rack cantilever est un système de rayonnage notamment apprécié pour son aspect pratique et solide. Il est ainsi largement utilisé dans l’industrie, les entrepôts logistiques, les magasins de bricolage mais aussi par de nombreux artisans.

Le cantilever se compose de colonnes portantes (ou montants) et de bras réglables en hauteur servant de supports pour les marchandises. Les charges sont donc stockées de manière horizontale et sur plusieurs niveaux selon la configuration du rayonnage, ce qui facilite le prélèvement et le dépôt des produits, à l’aide notamment de chariots élévateurs.

Le cantilever est ainsi idéal pour le stockage horizontal de profilés en métal, de tuyaux en PVC, de poteaux, de poutres, de planches, de plaques métalliques, de panneaux de bois, etc.

Notre gamme de rayonnage Cantilever

S’il existe trois catégories de cantilever (le léger, le mi-lourd et enfin le lourd), le catalogue de solutions de stockage Mister Rayonnage distingue 2 types de rayonnages cantilevers :

Cantilever léger

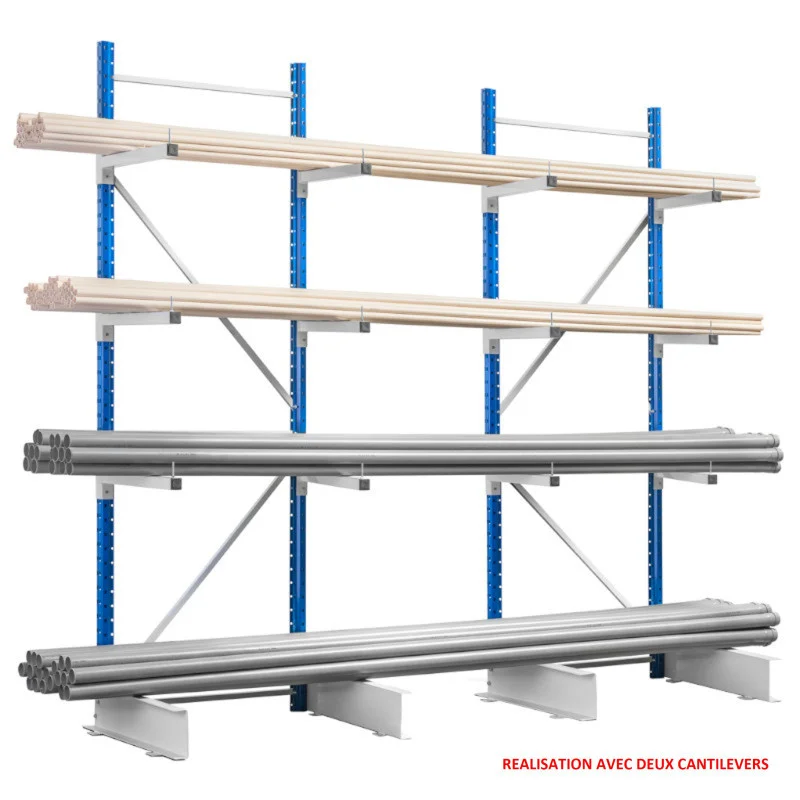

Une première gamme dite « légère » permet le stockage horizontal de charges jusqu’à 80 kg par niveau de module (deux modules positionnés l’un à côté de l’autre permettent d’augmenter la capacité de stockage à 160 kg par niveau). Les détails de montage et les types de montants utilisés garantissent la stabilité et la sécurité.

Cantilever mi-lourd

Une seconde gamme, plus robuste, peut accueillir des charges jusqu’à 200 kg de manière uniforme par niveau. Option modulable, le rayonnage cantilever mi-lourd s’ajuste à votre espace de stockage et à votre budget. Le montage est conçu pour faciliter l'accès et le port des charges lourdes.

Léger ou mi-lourd, le cantilever se positionne sur un sol bétonné offrant une bonne résistance et une parfaite stabilité des étagères. Par ailleurs, les pieds doivent être obligatoirement fixés au sol par des goujons qui sont fournis (4 par pieds). Vous avez la possibilité de mettre des charges plus élevées sur les points d'appui.

Cantilever simple ou double face

Le rayonnage cantilever est disponible en version simple face ou double face :

  • La solution simple face dispose d'une paire de colonnes, sur un côté de deux pieds et de bras modulables en hauteur et équipés d'un système d’arrêt au bout pour éviter la chute d'objets (nombre de bras variables selon la configuration voulue). Cette configuration, également connue sous le nom de cantilever unilatéral, est idéale pour les espaces restreints.
  • La solution double face permet de stocker vos produits de chaque côté pour un gain de place. Cette solution est constituée d'une paire de colonnes, sur les deux côtés de deux pieds et de bras par côté réglables en hauteur et équipés d'un système d’arrêt au bout pour éviter la chute d'objets (nombre de bras variables selon la configuration voulue).

Des étagères cantilever modulables

Parce que, d’une entreprise à une autre, d’un produit à l’autre, les besoins en stockage ne sont pas les mêmes, le rack cantilever se révèle être une option idéale par son caractère modulable et la possibilité de configurer chaque élément selon le rangement à effectuer :

Profondeur des marchandises

Au-delà de la catégorie et de la structure en colonne, vous pouvez choisir une longueur de bras adaptée à la profondeur de vos produits, y compris des tuyaux et autres éléments longs.

Hauteur de stockage

Aisément modulables, les bras des cantilevers peuvent être fixés sur les colonnes à la hauteur voulue afin de s’adapter à la taille de vos marchandises ou au nombre d’étagères voulu.

Les avantages du rack cantilever ?

Plus encore que son caractère modulaire et donc aisément configurable, c’est la simplicité d’installation, la facilité d’accès et de manutention, ainsi que la robustesse et la fiabilité, et donc la sécurité, du cantilever qui en font une structure de rangement idéale pour les charges de grandes dimensions ne pouvant être stockées au sol. En exploitant la hauteur de vos espaces de stockage, mais aussi la profondeur de rangement à l'horizontal, le cantilever permet un gain de place dans les entrepôts et réduit le risque d’accident lié à l’encombrement du sol. La structure en acier galvanisé permet une utilisation en entrepôt intérieur comme en espace extérieur. Au-delà de la stabilité de la structure, la sécurité du rack cantilever est renforcée par des fixations métalliques permettant d'amarrer solidement chaque pied du rayonnage au sol. Ainsi, les opérations de stockage et d'expédition peuvent, selon la nature et les niveaux de rangement des marchandises, être réalisées manuellement par un opérateur pour les charges légères, ou mécaniquement à l'aide de chariots élévateurs pour les charges les plus lourdes et encombrantes.



N'hésitez pas à nous contacter et à nous demander conseil sur les solutions existantes, des informations sur les prix, afin d’identifier le cantilever adapté à vos besoins de stockage, la configuration et les accessoires nécessaires pour l'entreposage de vos charges lourdes et encombrantes. Découvrez également nos accessoires pour cantilever, offrant des détails pratiques pour une meilleure gestion de votre espace de stockage.

Des questions sur Cantilever

Votre devis gratuit

Quels types de produits peut-on stocker sur un rayonnage cantilever ?

Le rayonnage cantilever est conçu pour le stockage de charges longues, volumineuses ou irrégulières qui ne se rangent pas facilement sur un rayonnage classique. Il convient parfaitement aux tubes, profilés, bastaings, panneaux bois, planches, tôles ou encore barres métalliques. Grâce à sa structure ouverte en façade, il facilite la prise des produits à la main ou à l’aide d’un chariot élévateur. C’est la solution la plus adaptée dès que la longueur des marchandises devient une contrainte.

Quelle charge peut supporter un bras de cantilever ?

Sur nos cantilevers, la charge se donne par paire de bras, répartie uniformément. Cantilever léger : 80 kg par paire de bras, en 400 ou 500 mm. Cantilever mi-lourd : jusqu'à 275 kg pour une paire de bras de 400 mm, 250 kg pour 500 mm et 225 kg pour 600 mm. Plus le bras est long, plus la charge admissible baisse. Le tableau de chaque fiche produit donne la charge selon la longueur et la profondeur.

Comment choisir entre un cantilever simple face et double face ?

Le cantilever simple face se place contre un mur : il est conseillé lorsque l’on veut exploiter une périphérie d’entrepôt sans perdre de place. Le cantilever double face se positionne au centre d’une zone de stockage pour créer une allée de rayonnage accessible des deux côtés. Il permet d’augmenter fortement la capacité de stockage au sol dans une même surface. Le choix dépend donc surtout de votre implantation, du mode de manutention et du volume de marchandises à stocker.

Quelle longueur de bras choisir pour un rayonnage cantilever ?

La longueur des bras doit être choisie en fonction de la profondeur réelle des charges à stocker. Les produits doivent reposer correctement sur les bras pour garantir leur stabilité, sans porte-à-faux excessif. Un bras trop court crée un appui insuffisant, tandis qu’un bras trop long peut réduire la capacité de charge du niveau. En pratique, il faut tenir compte à la fois des dimensions des produits, de leur poids et de la façon dont ils seront chargés ou déchargés.

Faut-il fixer un rayonnage cantilever au sol ?

Oui, la fixation au sol est obligatoire. Le système de fixation chimique ou fixation mécanique doit être adapté au type de sol. Un rayonnage cantilever travaille en porte-à-faux : sa stabilité dépend donc en grande partie de son bon ancrage. Cette fixation sécurise l’installation lors des opérations de manutention, notamment avec des charges lourdes ou des niveaux élevés. Elle contribue aussi à limiter les risques de basculement ou de déplacement de la structure dans les zones de passage.

Peut-on installer un cantilever en extérieur ?

Oui, à condition de choisir un cantilever galvanisé ou traité pour résister à l’humidité et à la corrosion. Pour un usage en extérieur, la structure doit être adaptée aux intempéries, aux variations de température et à l’exposition prolongée à l’eau. Un modèle avec finition standard peinte sera plutôt réservé à un usage en intérieur sec. Le choix du bon traitement de surface est essentiel pour préserver la durée de vie du rayonnage et maintenir ses performances mécaniques.

Comment déterminer le nombre de niveaux nécessaires ?

Le nombre de niveaux de stockage dépend de la hauteur sous plafond, de la longueur des produits et surtout de la méthode de manutention utilisée. Il faut prévoir un espacement suffisant entre les bras pour permettre la prise et la dépose des charges sans difficulté. Un entre-niveaux trop serré ralentit l’exploitation et augmente le risque de choc. L’objectif n’est pas seulement de maximiser le volume, mais d’obtenir un stockage accessible, fluide et sécurisé au quotidien. Il faut aussi s’assurer que la somme des charges sur chaque niveau ne dépasse pas la charge admise par colonne.

Cantilever léger ou mi-lourd : lequel choisir pour stocker des charges longues dans un atelier ?

Tout dépend du poids de vos charges longues par niveau. Chez Mister Rayonnage, le cantilever léger supporte 80 kg par niveau, sur 2 000 mm de haut, avec des bras de 400 ou 500 mm. Le cantilever mi-lourd supporte 275 kg par niveau, sur 2 400 mm de haut, avec des bras de 400 à 600 mm. Un niveau repose sur deux bras. Les deux existent en simple face, contre un mur, ou en double face, accessibles des deux côtés. Leurs pieds doivent obligatoirement être fixés au sol.

Peut-on faire évoluer un rayonnage cantilever après installation ?

Oui, c’est l’un des avantages du rayonnage cantilever modulaire. Selon les modèles, il est possible d’ajouter des éléments suivants, de repositionner les bras ou d’adapter la configuration en fonction de l’évolution du stock. Cette modularité permet d’accompagner la croissance de l’activité sans remplacer toute l’installation. Il faut simplement veiller à rester dans les limites de charge prévues par le fabricant et à conserver une configuration cohérente sur l’ensemble du rayonnage.

Quel espace prévoir pour installer un rayonnage cantilever ?

Il faut prévoir l’espace occupé par la structure, mais aussi les zones de circulation nécessaires à l’exploitation. La largeur des allées doit être adaptée à votre mode de manutention, en particulier si vous utilisez un chariot élévateur ou un autre engin. Il faut également anticiper la longueur des charges, la hauteur de levée et le recul nécessaire pour manipuler les produits en sécurité. Un bon projet de cantilever ne se limite pas au rayonnage lui-même : il s’intègre dans une logique globale d’implantation.
